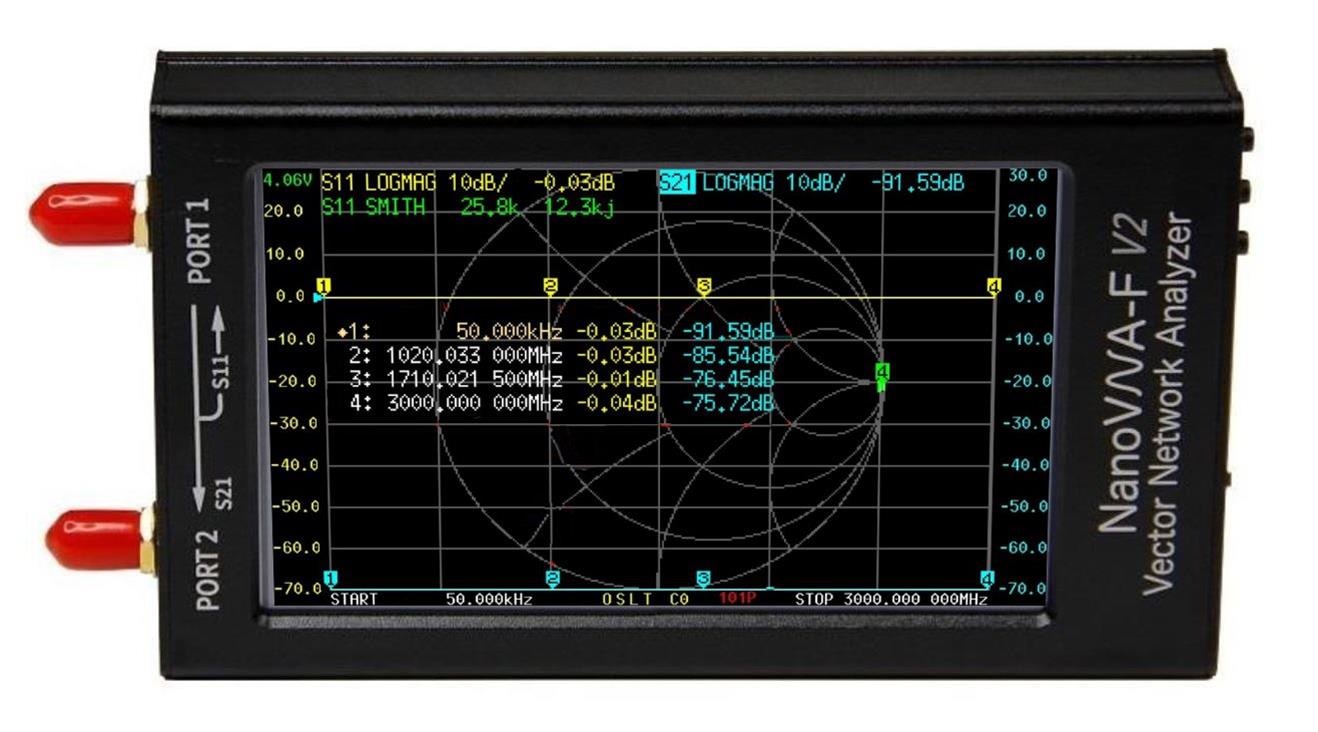

NanoVNA-F V2 4.3 дюйма, IPS, векторный анализатор радиоцепей
Основные характеристики NanoVNA-F V2 4.3 дюйма, IPS, векторный анализатор радиоцепей
Векторный анализатор цепей (Vector Network Analyzer, VNA) это специальный прибор, используемый обычно для проверки антенн (волновое сопротивление, коэффициент отражения), радиочастотных цепей, потери в кабеле, параметры фильтров, сплиттеров питания, трансформаторов, дуплексеров, усилителей и т. д.NanoVNA-F V2 оборудован двумя радиочастотными портами (PORT1 TX и PORT2 RX), с помощью которых можно измерять параметры S11 цепи с одним входным портом, или измерять параметры S11 и S21 цепи с двумя портами. Если необходимо измерить параметры S22 и S12 двухпортовой цепи, то это можно сделать, поменяв порты друг с другом
Дизайн NanoVNA-F V2 основан на edy555 NanoVNA и OwOcomm SAA-V2, программное обеспечение и интерфейс пользователя тщательно проработаны и оптимизированы. Принцип работы NanoVNA-F V2 совместим с NanoVNA-F. Диапазон частот измерений NanoVNA-F V2 расширен до 3 ГГц, динамический диапазон также расширен, результаты измерений более точны, работать стало удобнее.
● Размеры: 130x75x22 мм.
● Коннекторы SMA RF мама для подключения тестируемых устройств.
● Встроенная в корпус литиевая батарея 3.7V 5000mAh, время работы до 7 часов.
● Тачскрин с обработкой 3 одновременных нажатий.
● Поддерживается язык меню: English и Chinese.
● Настраиваемая яркость экрана.
● Обновление Firmware через виртуальный диск U через кабель USB Type-C.

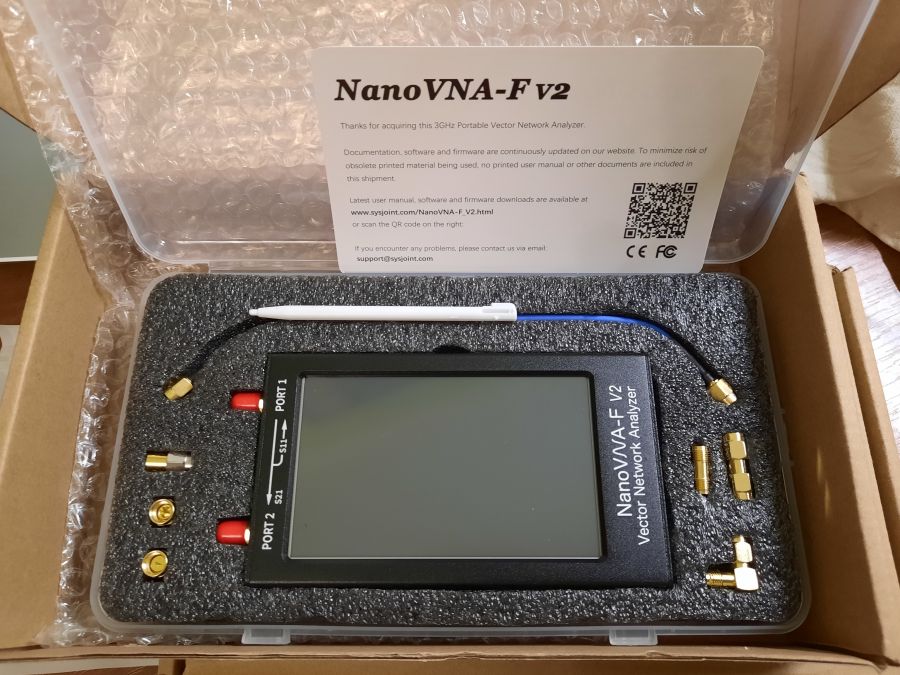

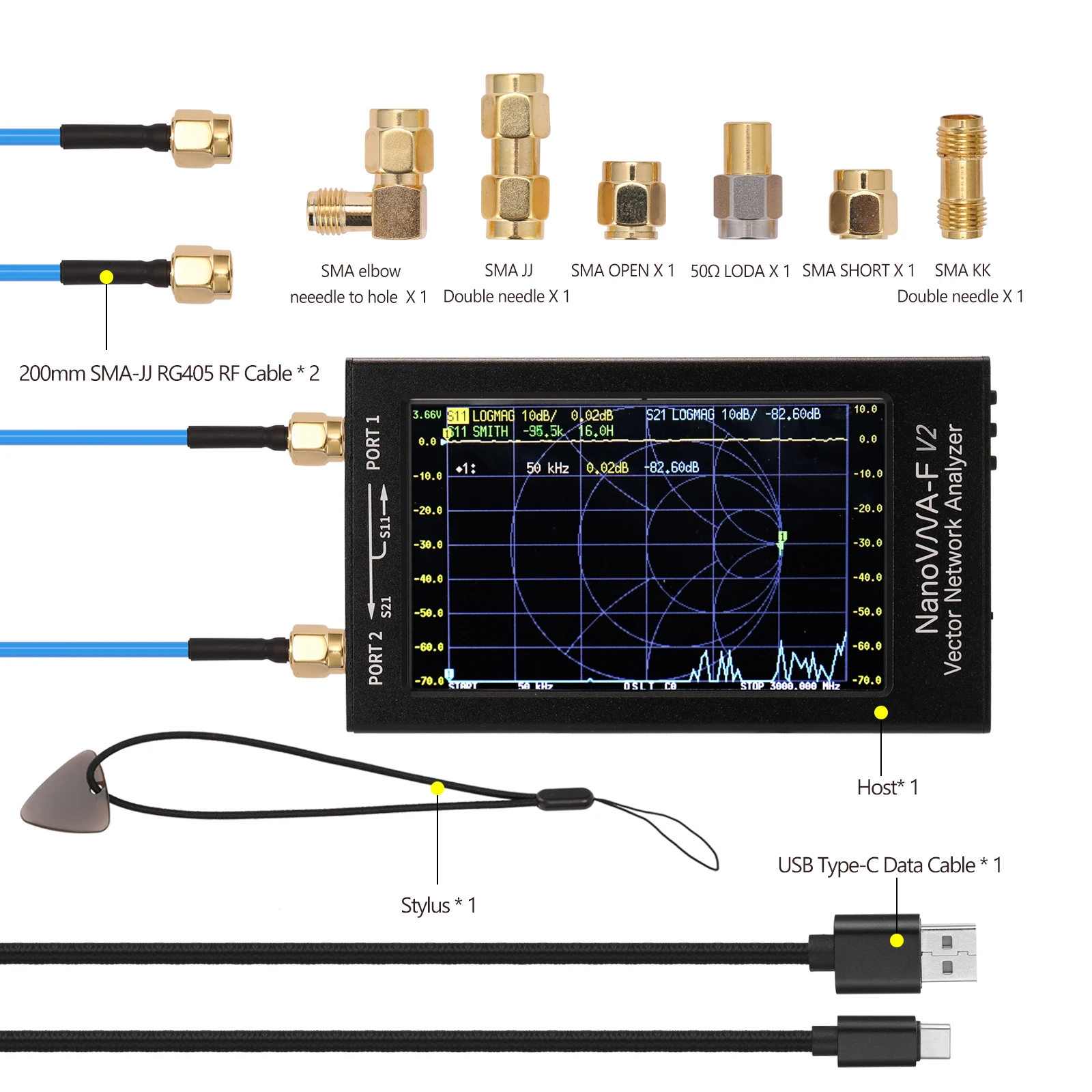

● В комплекте качественные калибровочные SMA-насадки и кабель RG405.
● Выходной порт питания 5V/1A USB.
● Зарядка осуществляется через разъем USB Type-C, максимальный ток зарядки достигает 2A.
● Обеспечивается совместимость с программным обеспечением nanovna-saver.
● Поддерживается команда скриншота экрана.
