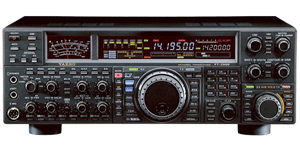

Yaesu FT-2000
Основные характеристики Yaesu FT-2000
Компанией Vertex Standard планируются к выпуску трансиверы с выходной мощностью 100 Ватт и 200 Ватт (версия D). 100 ваттная версия КВ трансивера Yaesu FT-2000 имеет встроенный источник питания переменного тока, или возможно использовать внешний источник 13,8 В. 200 ваттная версия трансивера питается только от внешнего источника.
Во входных цепях трансиверов Yaesu FT-2000 применена хорошо зарекомендовавшая себя схема избирательного RF фильтра (VRF), работающего совместно с тщательно подобранным набором фиксированных полосовых фильтров. Это первая ступень защиты от сильных внеполосных сигналов. В результате получается улучшенный динамический диапазон и высокое значение IP3, которое не могут быть получено при использовании более простых схем входных фильтров.
Также используется впервые примененная в FT DX 9000 мю-резонансная схема, позволяющая сделать ультра компактный преселектор (опция для диапазонов 160, 80/40 и 30/20 метров). В ней используются контура с высокой добротностью (более 300), выполненные на катушках с большим диаметром. Ферритовый сердечник, перемещаемый в катушке, изменяет частоту настройки в пределах полосы пропускания. Это позволяет реализовать ширину полосы около 24 кГц по уровню -3 дБ, в диапазоне 160 метров.
После первого смесителя включены переключаемые (3, 6 или 15 кГц) так называемые руфинг-фильтры (только VFO A). Применение 3 кГц фильтра существенно улучшает динамический диапазон в условиях переполненных диапазонов.
В дополнение к бесподобной RF фильтрации, трансивер Yeasu FT 2000 имеет очень хороший первый смеситель и грамотное распределение усиления по всем каскадам, позволяющие получить оптимальные эксплуатационные характеристики.
На последней ПЧ проводится DSP обработка, которая предоставляет широкий набор средств для уменьшения помех. В дополнение к известным IF Width и IF Shift, применен эсклюзивный фильтр компании Yaesu "Contour Tuning", который позволяет подавить или усилить выбранный сегмент приемной полосы частот, для улучшения соотношения сигнал/шум и увеличения разборчивости слабых сигналов.
Так же, как и в трансивере YaesuFT- 1000MP возможен двойной прием в пределах одного диапазона.
При подключении к трансиверу Yaesu FT-2000 опционального внешнего модуля управления данными DMU-2000 (Data Management Unit) и монитора, можно просматривать большое количество статусной информации из трансивера, такие как полосы приемников и передатчика, анализатор спектра , контроль качества излучаемого сигнала и другие.
|
Характеристики радиостанции |
|
| Диапазоны частот | Передача: 160 - 6 м (только любительские) Приём: 30 кГц - 60 МГц |
| Тип излучения | A1A(CW), A3E(AM), J3E(LSB,USB), F3E(FM), F1B(RTTY), F1D(PACKET), F2D(PACKET) |
| Шаг настройки синтезатора | 1 Гц/10 Гц(CW,SSB,AM), 100 Гц(FM) |
| Напряжение питания | 13.8 В |
| Температурный диапазон | -10°C - +50°C |
| Стабильность частоты | ± 4 ppm |
| Габаритные размеры | 410 х 135 х 350 мм |
| Вес | 15 кг |
|
Передатчик |
|
| Выходная мощность | 5-100 Вт/200 Вт (версия D) |
| Тип модуляции | J3E (SSB): балансная A3E (AM): низкоуровневая F3E (FM): с переменной реактивностью |
| Максимальная девиация(FM) | ± 5 кГц(2.5 кГц для 12.5 кГц) |
| Паразитные излучения | Не более -60 ДБ (160-10 м) Не более -70 ДБ (6 м) |
| Подавление несущей и боковой полосы (SSB) | 60 ДБ |
| Сопротивление микрофона | 600 Ом (200 - 10 кОм) |
|
Приемник |
|
| Тип | VFO-A: супергетеродин с тройным преобразованием Дополнительный VFO-B: супергетеродин с двойным преобразованием |
| Коэффициент зеркальных помех | 70 дБ |
| Выходная мощность аудио | 2.5 Вт на нагрузке 4 Ом (нелинейные искажения менее 10%) |
| Сопротивление нагрузки НЧ выхода | 4 … 8 Ом (4 Ом номинал) |
