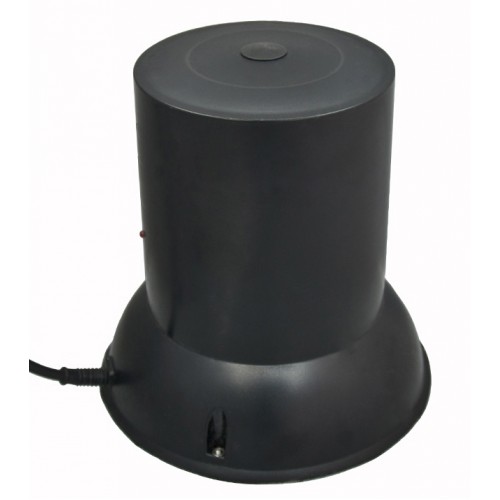

Мурена 27 МГц
Основные характеристики Мурена 27 МГц
Является сильно укороченным вариантом четвертьволновой антенны. В этом диапазоне четверть длины волны — 278 сантиметров. Геометрическая высота антенны «МУРЕНА» составляет всего 15 сантиметров, то есть коэффициент укорочения составляет более восемнадцати. Антенна предназначена для работы в гражданском диапазоне частот — СВ 27 МГц. Модификация антенны имеет встроенный светодиодный индикатор настройки антенны. Индикатор позволяет, используя лишь отвертку, настроить центральную частоту антенны в диапазоне 26…28 МГц, даже без использования измерителя КСВ. Светодиод индикатора светится только на тех частотных каналах, которые входят в рабочую полосу 50 КГц (пять каналов). Причем, на центральной частоте индикатор светится ярче. Переключая номера каналов на радиостанции, и (кратковременно, чтобы не вывести из строя передатчик на нерабочих каналах) нажимая на тангенте режим передачи, засекается группа каналов с наибольшим свечением светодиода. Например, светятся 13, 14, 15, 16, 17 каналы, тогда центральная частота настройки антенны будет находиться в середине группы, т. е. на 15 канале (на частоте 27.135 МГц). Вращением подстроечного винта в крышке корпуса антенны, можно выбрать любой участок каналов в диапазоне перестройки (всего 200 каналов). Узкая рабочая область антенны (50 КГц) позволяет снизить уровень помех при приеме, включая помехи соседних по частоте передатчиков, другой аппаратуры, помехи от ЛЭП, системы зажигания и прочих внеполосных излучений. Автоантенна «Мурена» выдерживает непрерывный режим «передача» при мощности радиостанции 10 ватт или кратковременные сеансы связи с мощностью передатчика до 80 — 100 Ватт. Крепление автоантенны обеспечивается тремя магнитами в основании. Устанавливаться антенна должна в центре крыши автомобиля, вокруг не должно быть других предметов. У антенны круговая диаграмма направленности в горизонтальной плоскости и 45 градусов в вертикальной. Поляризация антенны вертикальная. Антенна имеет следующие преимущества: антенна легко настраивается на требуемую частоту; слабо реагирует на помехи от системы зажигания двигателя; имеет небольшую парусность, а значит и малые ветровые нагрузки; имеет небольшую массу; имеет малые размеры, а значит, не мешает въезду (выезд) в гараж, помещения и т.п. защищена от воздействия метеоусловий корпусом из АВС-пластика. Внутренние элементы защищены радиопрозрачным лаком. Характеристики: электрические Тип антенны Штыревого типа Диапазон частоты, МГц 26,-28 Диаграмма направленности гор./верт., °: 360 / 40 Импенданс, Ом 50 (номинал) Поляризация Линейная вертикальная КНД , дБi 4,5 КСВ в рабочей полосе частот ≤ 1,5 Максимальная подводимая мощность, Вт 80 механические Материал Токонесущие проводники Медь, алюминий Обтекатель АБС пластик Магниты Постоянные Цвет Чёрный Форма Аэродинамический осесимметричный обтекатель Габариты, мм Основание Ф156 Высота 157 Масса в сборе, г не более 450
