Cavel SAT 703 PE уличный

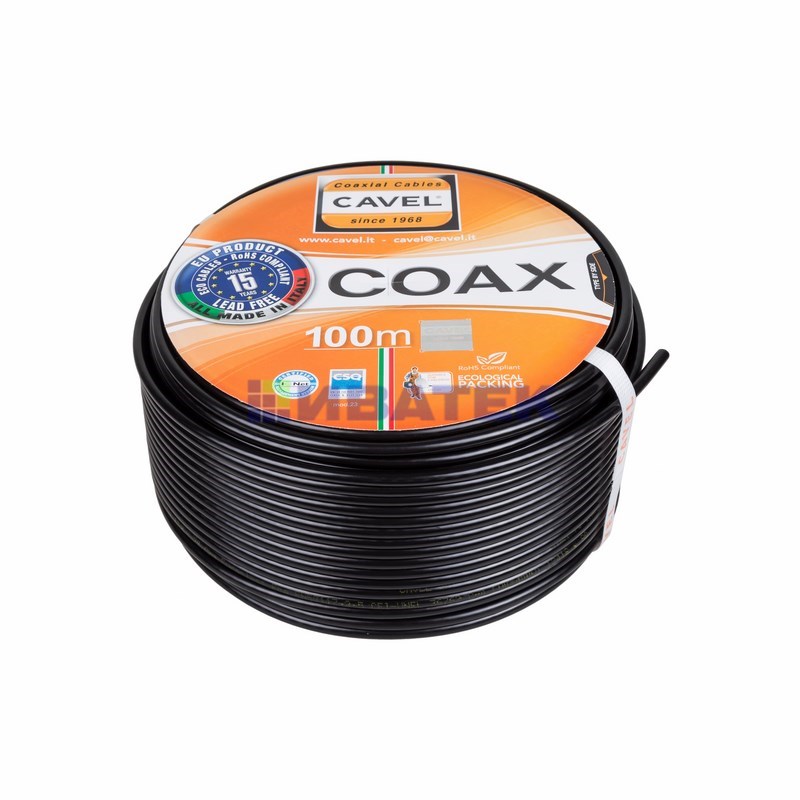

Медный коаксиальный кабель уличный Cavel SAT 703 PE с сопротивлением 75 Ом
Применение и описание кабеля Cavel SAT 703 PE
Наиболее качественным и эффективным решением для установки и подключения спутниковой телевизионной системы является коаксиальный кабель SAT 703 PE CAVEL от известного итальянского производителя. Он отлично передает высокочастотные видео и аудио сигналы и ращитан для наружной прокладки вне помещений.
Кабель 703 производится из высококачественных материалов: центральная жила и оплетка выполнены из меди, экран — из прочной фольги. Коаксиальный кабель Cavel соответствует установленным стандартам безопасности. Кабель используется для подключения эфирного, кабельного и спутникового телевидения. Благодаря малому затуханию сигнала он подходит для прокладки на большие расстояния. Медная токопроводящая жила придает кабелю гибкость, за счёт чего значительно упрощается его монтаж.
Лёгкость и простота монтажа, а также его доступная цена, далеко не единственные преимущества коаксиального кабеля Cavel. Помимо высокой стабильности коэффициента затухания по отношению к эксплуатационному сроку и различным климатическим условиям, этот вид кабеля обладает комплексной устойчивостью своих собственных параметров к изнашиванию.
Высокий коэффициент экранирования коаксиального кабеля надёжно оберегает кабельную сеть от внешних электромагнитных полей, одновременно с этим устраняя излучения сети в окружающее пространство. Благодаря этому не происходит интерференции.
Применение SAT 703 PE делает ваши сети долговечными и надёжными, устойчивыми к влажности, повышенному ультрафиолетовому излучению и резким температурным скачкам. Данный товар является безусловным лидером среди всех остальных видов коаксиального кабеля.
59 р/м
Основные характеристики Cavel SAT 703 PE уличный

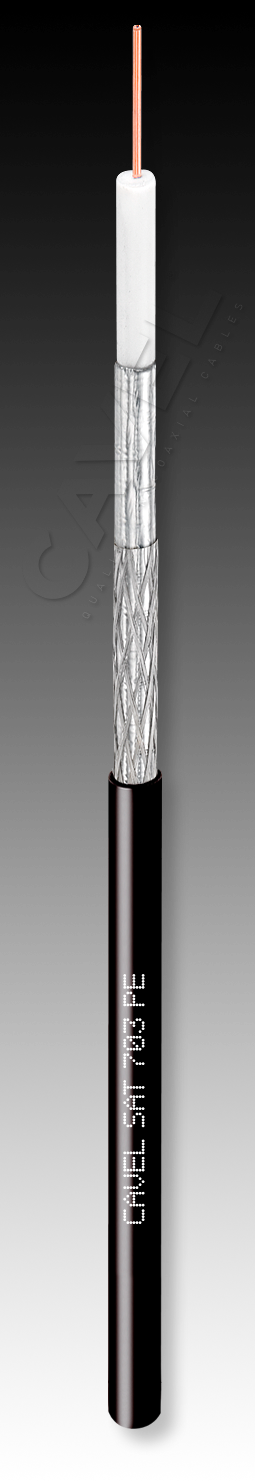

КОНСТРУКЦИЯ | ||
ЦЕНТРАЛЬНЫЙ ПРОВОДНИК: | ||
материал
|
Cu | |
диаметр
|
мм | 1.13 |
ДИЭЛЕКТРИК: | ||
материал
|
PEG | |
диаметр
|
мм | 4.80 |
ЭКРАН: | ||
Ламинированная фольга
|
материал | APA |
Дополнительная защита
|
материал | Jelly1 |
Оплетка
|
материал | CuSn |
- плотность заполнения
|
% | 45 |
- диаметр
|
мм | 5.30 |
ДОПОЛНИТЕЛЬНАЯ ОБОЛОЧКА: | ||
диаметр
|
мм | - |
материал
|
- | |
ВНЕШНЯЯ ОБОЛОЧКА: | ||
материал
|
PE | |
диаметр
|
мм | 6.80 |
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||
ВЕС МЕДИ
|
кг/км | 14.45 |
ВЕС КАБЕЛЯ
|
кг/км | 37.73 |
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА ПРИ ОДНОКРАТНЫХ/
|
мм | 35 |
МНОГОКРАТНЫХ ИЗГИБАХ
|
мм | 70 |
УСИЛИЕ НА РАЗРЫВ ДЛЯ КАБЕЛЯ
|
Н | 150 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ | ||
ВОЛНОВОЕ СОПРОТИВЛЕНИЕ
|
Ом | 75 ±3 |
ЕМКОСТЬ
|
пФ/м | 52 ±2 |
СКОРОСТЬ РАСПРОСТРАНЕНИЯ
|
% | 85 |
ЗАТУХАНИЕ ПРИ 20° С | ||
5 МГц
|
дБ/100м | 1.6 |
10 МГц
|
дБ/100м | 2.1 |
30 МГц
|
дБ/100м | 3.2 |
50 МГц
|
дБ/100м | 4.1 |
200 МГц
|
дБ/100м | 7.9 |
300 МГц
|
дБ/100м | 9.8 |
470 МГц
|
дБ/100м | 12.4 |
862 МГц
|
дБ/100м | 17.1 |
1000 МГц
|
дБ/100м | 18.5 |
1750 МГц
|
дБ/100м | 24.9 |
2150 МГц
|
дБ/100м | 27.9 |
2400 МГц
|
дБ/100м | 29.6 |
3000 МГц
|
дБ/100м | 33.4 |
КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ ВОЗВРАТНОЙ ВОЛНЫ | ||
5 - 470 МГц
|
дБ | > 30 |
470 - 1000 МГц
|
дБ | > 28 |
1000 - 2000 МГц
|
дБ | > 26 |
2000 - 3000 МГц
|
дБ | > 22 |
ПЕРЕДАТОЧНЫЙ ИМПЕДАНС (ZT) | ||
5 - 30 МГц
|
мОм/м | < 23 |
КОЭФФИЦИЕНТ ЭКРАНИРОВАНИЯ | ||
Класс
|
B | |
30 - 1000 МГц
|
дБ | > 80 |
1000 - 2000 МГц
|
дБ | > 80 |
2000 - 3000 МГц
|
дБ | > 65 |
СОПРОТИВЛЕНИЕ ВНУТРЕННЕГО ПРОВОДНИКА
|
Ом/км | 18.0 |
СОПРОТИВЛЕНИЕ ВНЕШНЕГО ПРОВОДНИКА
|
Ом/км | 22.0 |
ПЕТЛЕВОЕ СОПРОТИВЛЕНИЕ
|
Ом/км | 40.0 |
НАПРЯЖЕНИЕ ПРОБОЯ
|
кВ | 5.0 |
МАКСИМАЛЬНЫЙ ТОК
|
А | 8.0 |
СООТВЕТСТВИЕ СТАНДАРТУ | ||
EN
|
50117-2-5 | |
УПАКОВКА | ||
ЦВЕТ
|
Оранжевый Желтый | |
МИНИМАЛЬНАЯ УПАКОВКА
|
м | 250 (оранжевый), 100 (оранжевый), 250 (желтый) |
ТИП УПАКОВКИ, №
|
2, 3A, 4B | |
ОБЛАСТЬ ПРИМЕНЕНИЯ | ||
CEI 46-1 (КАБЕЛЬНЫЕ СЕТИ)
|
да | |
EN 50117 (СЕТИ CATV)
|
да | |
CEI 12-15 (MATV СИСТЕМЫ)
|
да | |
ТИП ПРИМЕНЯЕМОГО РАЗЪЕМА | ||
РАЗЪЕМЫ
|
F113-55, F105C, FC99 | |
ПРИМЕЧАНИЕ | ||
ЦВЕТОВЫЕ МАРКИРОВОЧНЫЕ ПОЛОСЫ
|
не наносятся | |
ЦВЕТ КАБЕЛЯ
|
черный | |
МОНТАЖ ВНУТРИ ПОМЕЩЕНИЙ
|
нет | |
МОНТАЖ ВНЕ ПОМЕЩЕНИЙ
|
Да |
