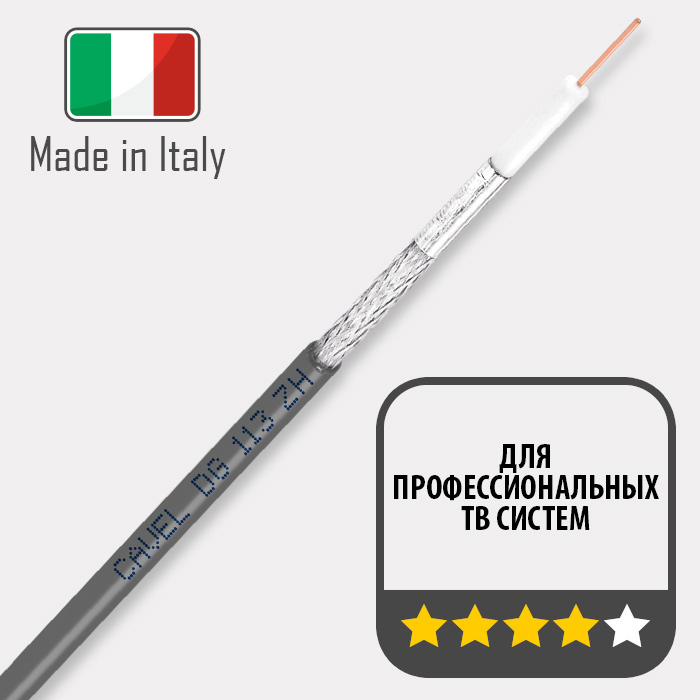

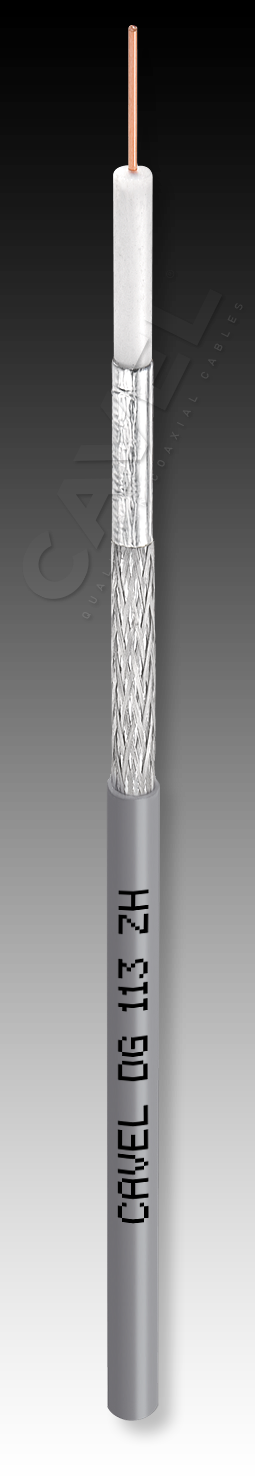

Cavel DG 113 ZH пожаробезопасный
Cavel DG 113 ZH(LSZH - компаунд, не содержащий галогеноводородов) улучшенный / помехозащищенный телевизионный кабель 75 Ом с повышенным экранированием (> 90 дБ) для решения сложных задач в передовых сетях с высокими требованиями к передаче цифрового сигнала. Кабель такого класса идеально подходит для установки и подключения спутникового телевидения и цифровых кабельных сетей с большими длинами протяжки. Cavel DG 113 является одним из лучших решений для прокладки внутри помещений и помимо этого подходит для уличного использования.
75 р/м
Основные характеристики Cavel DG 113 ZH пожаробезопасный
| КОНСТРУКЦИЯ | ||
| ЦЕНТРАЛЬНЫЙ ПРОВОДНИК: | ||
|
материал
|
Cu | |
|
диаметр
|
мм | 1.13 |
| ДИЭЛЕКТРИК: | ||
|
материал
|
PEG | |
|
диаметр
|
мм | 4.80 |
| ЭКРАН: | ||
|
Ламинированная фольга
|
материал | APA |
|
Дополнительная защита
|
материал | Jelly1 |
|
Оплетка
|
материал | CuSn |
|
- плотность заполнения
|
% | 72 |
|
- диаметр
|
мм | 5.30 |
|
ЖЕЛЕЙНЫЙ НАПОЛНИТЕЛЬ
|
материал | - |
| ВНЕШНЯЯ ОБОЛОЧКА: | ||
|
материал
|
LSZH | |
|
диаметр
|
мм | 6.60 |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВЕС МЕДИ
|
кг/км | 19.20 |
|
ВЕС КАБЕЛЯ
|
кг/км | 45.23 |
|
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА ПРИ ОДНОКРАТНЫХ/
|
мм | 35 |
|
МНОГОКРАТНЫХ ИЗГИБАХ
|
мм | 70 |
|
УСИЛИЕ НА РАЗРЫВ ДЛЯ КАБЕЛЯ
|
Н | 150 |
| ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВОЛНОВОЕ СОПРОТИВЛЕНИЕ
|
Ом | 75 ±3 |
|
ЕМКОСТЬ
|
пФ/м | 52 ±2 |
|
СКОРОСТЬ РАСПРОСТРАНЕНИЯ
|
% | 85 |
| ЗАТУХАНИЕ ПРИ 20° С | ||
|
5 МГц
|
дБ/100м | 1.6 |
|
10 МГц
|
дБ/100м | 2.3 |
|
30 МГц
|
дБ/100м | 3.2 |
|
50 МГц
|
дБ/100м | 4.1 |
|
200 МГц
|
дБ/100м | 8.0 |
|
300 МГц
|
дБ/100м | 9.8 |
|
470 МГц
|
дБ/100м | 12.4 |
|
862 МГц
|
дБ/100м | 17.1 |
|
1000 МГц
|
дБ/100м | 18.5 |
|
1750 МГц
|
дБ/100м | 24.9 |
|
2150 МГц
|
дБ/100м | 27.9 |
|
2400 МГц
|
дБ/100м | 29.6 |
|
3000 МГц
|
дБ/100м | 33.4 |
| КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ ВОЗВРАТНОЙ ВОЛНЫ | ||
|
5 - 470 МГц
|
дБ | > 30 |
|
470 - 1000 МГц
|
дБ | > 28 |
|
1000 - 2000 МГц
|
дБ | > 26 |
|
2000 - 3000 МГц
|
дБ | > 22 |
| ПЕРЕДАТОЧНЫЙ ИМПЕДАНС (ZT) | ||
|
5 - 30 МГц
|
мОм/м | < 5 |
| КОЭФФИЦИЕНТ ЭКРАНИРОВАНИЯ | ||
|
Класс
|
A+ | |
|
30 - 1000 МГц
|
дБ | > 95 |
|
1000 - 2000 МГц
|
дБ | > 85 |
|
2000 - 3000 МГц
|
дБ | > 75 |
|
СОПРОТИВЛЕНИЕ ВНУТРЕННЕГО ПРОВОДНИКА
|
Ом/км | 18.0 |
|
СОПРОТИВЛЕНИЕ ВНЕШНЕГО ПРОВОДНИКА
|
Ом/км | 13.9 |
|
ПЕТЛЕВОЕ СОПРОТИВЛЕНИЕ
|
Ом/км | 31.9 |
|
НАПРЯЖЕНИЕ ПРОБОЯ
|
кВ | 3.0 |
|
МАКСИМАЛЬНЫЙ ТОК
|
А | 8.0 |
| СООТВЕТСТВИЕ СТАНДАРТУ | ||
|
EN
|
50117-2-5 | |
| УПАККАОВ | ||
|
ЦВЕТ
|
Оранжевый Желтый | |
|

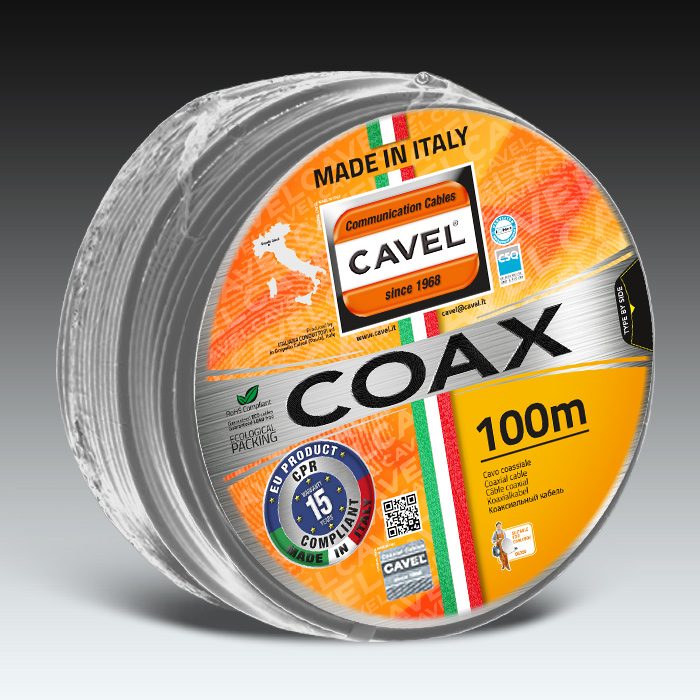

МИНИМАЛЬНАЯ УПАКОВКА
|
м | 250 (оранжевый), 100 (оранжевый), 250 (желтый) |
|
ТИП УПАКОВКИ, №
|
2, 3A, 4B | |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | ||
|
CEI 46-1 (КАБЕЛЬНЫЕ СЕТИ)
|
да | |
|
EN 50117 (СЕТИ CATV)
|
да | |
|
CEI 12-15 (MATV СИСТЕМЫ)
|
да | |
| ТИП ПРИМЕНЯЕМОГО РАЗЪЕМА | ||
|
РАЗЪЕМЫ
|
F113-55, F105C, FC99 | |
| ПРИМЕЧАНИЕ | ||
|
ЦВЕТОВЫЕ МАРКИРОВОЧНЫЕ ПОЛОСЫ
|
не наносятся | |
|
ЦВЕТ КАБЕЛЯ
|
серый | |
|
МОНТАЖ ВНУТРИ ПОМЕЩЕНИЙ
|
Да | |
|
МОНТАЖ ВНЕ ПОМЕЩЕНИЙ
|
Нет | |
|
С ТРОСОМ
|
Нет | |
|
LSZH
|
Да | |
