Cavel CW 41S

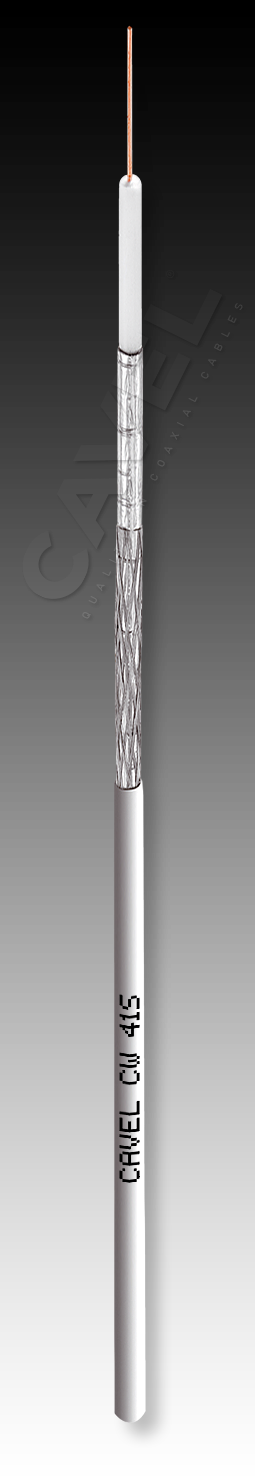

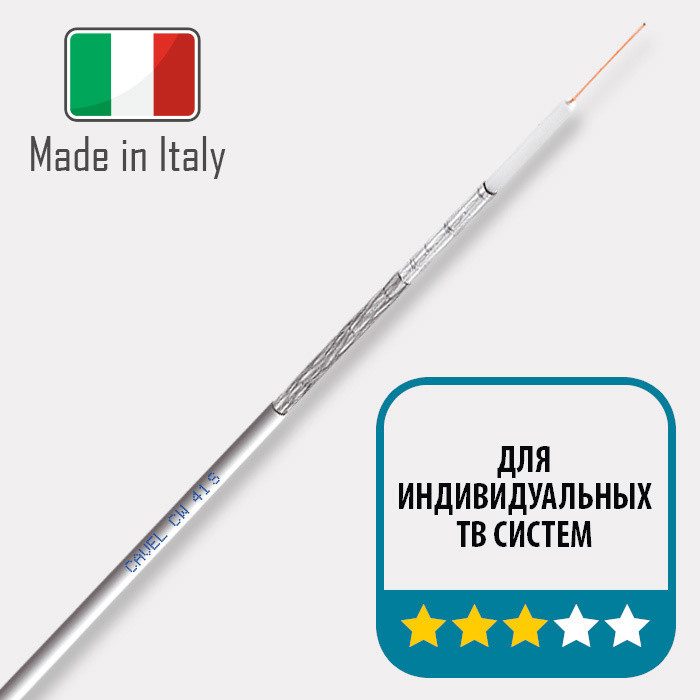

Тонкий телевизионный кабель Cavel CW 41S диаметром всего 3,6 мм,что позволяет более эффективное его использование для прокладки в труднодоступных местах и протяжки через не большие отверстия.Предназначен для передачи высокочастотных видео и аудио сигналов и прокладывается внутри помещений. Коаксиальный кабель SAT CW 41S CAVEL является отличным решением для установки спутниковой телевизионной системы от известного итальянского производителя. Кабель SAT CW 41S CAVEL имеет двойную экранизацию, следовательно, обладает хорошей помехоустойчивостью. Состоит данный кабель из расположенных соосно внутреннего проводника и двойного экрана. Центральный проводник изготовлен из качественной меди и заключен в полиэтиленовый диэлектрик. Диаметр проводника равен 1,00 мм. Экран кабеля, наложенный на сердечник, дополнен медной оплеткой, улучшающей защиту от помех. Номинальное волновое сопротивление кабеля – 75 Ом. Внешняя оболочка изготовлена из ПВХ и имеет белый цвет.
39 р/м
Основные характеристики Cavel CW 41S
| КОНСТРУКЦИЯ | ||
| ЦЕНТРАЛЬНЫЙ ПРОВОДНИК: | ||
|
материал
|
FeCu | |
|
диаметр
|
мм | 0.41 |
| ДИЭЛЕКТРИК: | ||
|
материал
|
PEG | |
|
диаметр
|
мм | 1.90 |
| ЭКРАН: | ||
|
Ламинированная фольга
|
материал | APAS |
|
Дополнительная защита
|
материал | - |
|
Оплетка
|
материал | CuSn |
|
- плотность заполнения
|
% | 70 |
|
- диаметр
|
мм | 2.47 |
| ДОПОЛНИТЕЛЬНАЯ ОБОЛОЧКА: | ||
|
диаметр
|
мм | - |
|
материал
|
- | |
| ВНЕШНЯЯ ОБОЛОЧКА: | ||
|
материал
|
PVC | |
|
диаметр
|
мм | 3.60 |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВЕС МЕДИ
|
кг/км | 4.29 |
|
ВЕС КАБЕЛЯ
|
кг/км | 14.86 |
|
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА ПРИ ОДНОКРАТНЫХ/
|
мм | 15 |
|
МНОГОКРАТНЫХ ИЗГИБАХ
|
мм | 30 |
|
УСИЛИЕ НА РАЗРЫВ ДЛЯ КАБЕЛЯ
|
Н | 120 |
| ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВОЛНОВОЕ СОПРОТИВЛЕНИЕ
|
Ом | 75 ±3 |
|
ЕМКОСТЬ
|
пФ/м | 55 ±3 |
|
СКОРОСТЬ РАСПРОСТРАНЕНИЯ
|
% | 82 |
| ЗАТУХАНИЕ ПРИ 20° С | ||
|
5 МГц
|
дБ/100м | 3.8 |
|
10 МГц
|
дБ/100м | 5.4 |
|
30 МГц
|
дБ/100м | 8.6 |
|
50 МГц
|
дБ/100м | 10.6 |
|
200 МГц
|
дБ/100м | 21.2 |
|
300 МГц
|
дБ/100м | 26.2 |
|
470 МГц
|
дБ/100м | 33.0 |
|
862 МГц
|
дБ/100м | 45.1 |
|
1000 МГц
|
дБ/100м | 48.7 |
|
1750 МГц
|
дБ/100м | 65.4 |
|
2150 МГц
|
дБ/100м | 73.0 |
|
2400 МГц
|
дБ/100м | 77.4 |
|
3000 МГц
|
дБ/100м | 87.4 |
| КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ ВОЗВРАТНОЙ ВОЛНЫ | ||
|
5 - 470 МГц
|
дБ | > 29 |
|
470 - 1000 МГц
|
дБ | > 27 |
|
1000 - 2000 МГц
|
дБ | > 22 |
|
2000 - 3000 МГц
|
дБ | > 18 |
| ПЕРЕДАТОЧНЫЙ ИМПЕДАНС (ZT) | ||
|
5 - 30 МГц
|
мОм/м | < 10 |
| КОЭФФИЦИЕНТ ЭКРАНИРОВАНИЯ | ||
|
Класс
|
A | |
|
30 - 1000 МГц
|
дБ | > 85 |
|
1000 - 2000 МГц
|
дБ | > 85 |
|
2000 - 3000 МГц
|
дБ | > 75 |
|
СОПРОТИВЛЕНИЕ ВНУТРЕННЕГО ПРОВОДНИКА
|
Ом/км | 310.0 |
|
СОПРОТИВЛЕНИЕ ВНЕШНЕГО ПРОВОДНИКА
|
Ом/км | 30.0 |
|
ПЕТЛЕВОЕ СОПРОТИВЛЕНИЕ
|
Ом/км | 340.0 |
|
НАПРЯЖЕНИЕ ПРОБОЯ
|
кВ | 2.5 |
|
МАКСИМАЛЬНЫЙ ТОК
|
А | - |
| СООТВЕТСТВИЕ СТАНДАРТУ | ||
|
EN
|
50117-2-4 | |
| УПАКОВКА | ||
|
ЦВЕТ
|
Пластиковый барабан | |
|
МИНИМАЛЬНАЯ УПАКОВКА
|
м | 100 |
|
ТИП УПАКОВКИ, №
|
1D | |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | ||
|
CEI 46-1 (КАБЕЛЬНЫЕ СЕТИ)
|
да | |
|
EN 50117 (СЕТИ CATV)
|
да | |
|
CEI 12-15 (MATV СИСТЕМЫ)
|
нет | |
| ТИП ПРИМЕНЯЕМОГО РАЗЪЕМА | ||
|
РАЗЪЕМЫ
|
F113-51 | |
| ПРИМЕЧАНИЕ | ||
|
ЦВЕТОВЫЕ МАРКИРОВОЧНЫЕ ПОЛОСЫ
|
не наносятся | |
|
ЦВЕТ КАБЕЛЯ
|
белый | |
|
МОНТАЖ ВНУТРИ ПОМЕЩЕНИЙ
|
Да | |
|
МОНТАЖ ВНЕ ПОМЕЩЕНИЙ
|
Да | |
