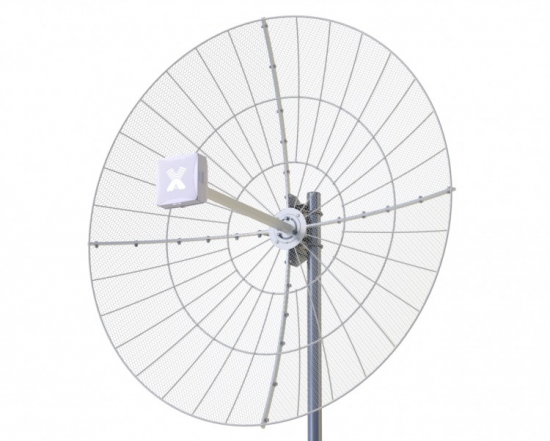

Vika-27F MIMO - сетчатая разборная параболическая антенна LTE
Основные характеристики Vika-27F MIMO - сетчатая разборная параболическая антенна LTE
Параболическая антенна Vika-27F MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- 4G (LTE1800, LTE2600)
- 3G (UMTS 2100)
- 2G (GSM1800)
- WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 1700-2700 МГц.
Vika-27F MIMO является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности, идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.
Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из четырех сегментов.
В конструкции облучателя антенны использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!
Узел крепления антенны имеет защитное гальваническое покрытие, детали из алюминия (сегменты и держатель облучателя) покрыты порошковой краской.
Достоинства антенны Vika-27 F MIMO:
-
Высокий коэффициент усиления в широкой полосе частот
-
Низкая парусность благодаря ячеистой структуре рефлектора
-
Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте
-
Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при смене частот (стандарта) оператора
-
Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша уровне сигнала в самых тяжелых условиях приема
-
Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.
-
Активные излучатели антенны укрыты в пластиковый корпус
-
Защитные покрытия на всех металлических деталях
- Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества
- Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

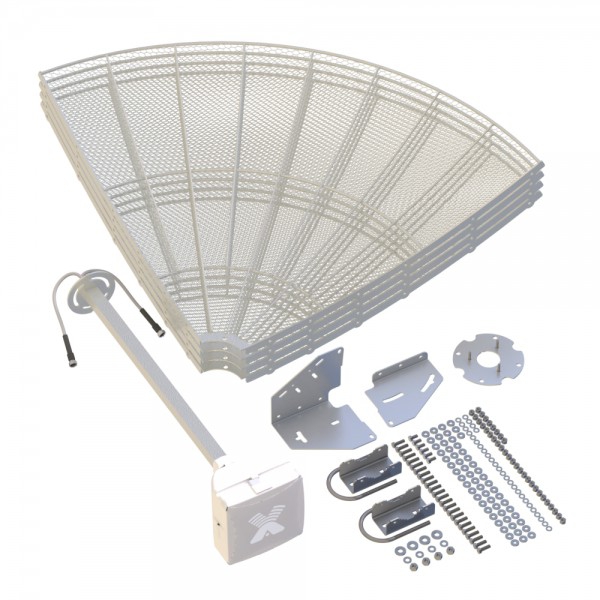

Комплект поставки:
- Антенна Vika-27F MIMO в разобранном виде
- Узел крепления на мачту
- Инструкция по установке ()
- Упаковка (картон+полиэтилен)
Рабочий диапазон частот, МГц
1700÷2700
Коэффициент усиления, dBi
2 х 23÷27
Ширина ДН, град
6÷10
Уровень боковых лепестков, дБ
<-17.5
Отношение вперед/назад, дБ >22 Входное сопротивление, Ом
75
КСВ в диапазоне 3G/4G/WIFI, не более
1.8
Развязка между портами, дБ
Более 25÷30
Допустимая мощность, Вт
10
Поляризация
Вертикальная + горизонтальная,
X-pol
Механические характеристики антенны
Масса с креплением, г
5460
Габаритные размеры, мм
1102 х 1102 х 540
Разъемы
2 х F-female
Крепление мачта диаметром 20-52мм Материал антенны
Сталь, оцинкованная сталь, алюминий
Материал защитной коробки
Поликарбонат
Рабочий температурный диапазон
-40 …. +60°С
Диаграммы направленности антенны:
Плоскость поляризации Частота 1700МГц 1900МГц 2200МГц 2400МГц 2600МГц Н-плоскость
Е-плоскость
Зависимость коэффициента усиления (dBi, вертикальная ось) от частоты (ГГц, горизонтальная ось)
