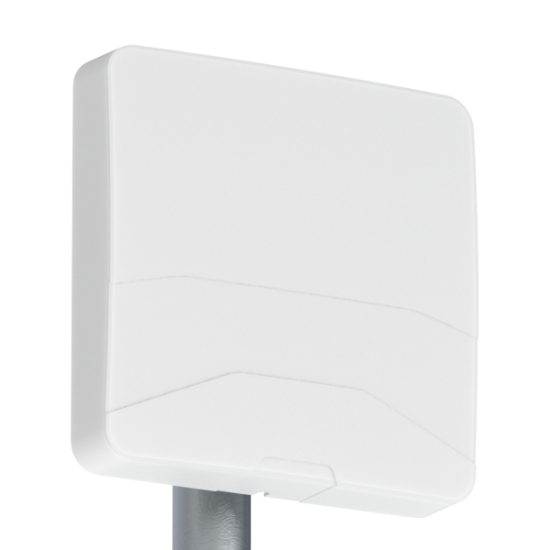

Панельная антенна AX-2455-08P MIMO 4x4 предназначена для использования в комплекте с оборудованием беспроводных систем передачи данных стандартов: IEEE 802.11ac, IEEE 802.11ax, IEEE 802.11a, IEEE 802.11.b, IEEE 802.11.g, IEEE 802.11.n. Данная антенна совместима с оборудованием MIMO 4х4, каждый из четырех входов антенны имеет два частотных диапазона: 2400-2500 МГц и 5150-5850 МГц. Широкая диаграмма направленности AX-2455-08P MIMO 4x4 позволяет организовывать комфортные скоростные зоны покрытия WIFI в помещениях и на открытых площадках. Излучатели антенны укрыты в морозостойкий корпус. Корпус имеет эстетичный вид, хорошо впишется в интерьер и не испортит красивый фасад здания.

4000 р

Основные характеристики AX-2455-08P MIMO 4x4 - панельная выносная антенна WIFI

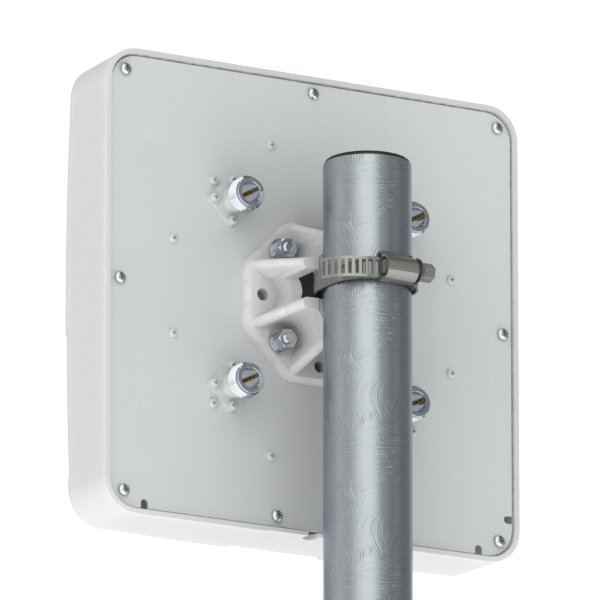

Крепление антенны позволяет разместить ее на вертикальной мачте, стандартном стеновом кронштейне, или на горизонтальной трубе. Содержит пластиковый узел прилегания к цилиндрической поверхности и стягивающий червячный хомут.

Достоинства антенны:

Наличие внутри антенны четырех двухдиапазонных излучающих систем с пространственным и поляризационным разносом позволяет работать в режиме MIMO 4x4 в дальнобойном (2,4ГГц) и скоростном (5ГГц) диапазонах WIFI
Антенна надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.
Металлические детали антенны, их механические и электрические соединения, защищены порошково-полимерной краской.
Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, для предотвращения воздействия статики на подключаемые устройства.

Антенну рекомендуется использовать с высокоскоростным WIFI оборудованием дипапазона 2,4ГГц и 5ГГц.

Электрические характеристики антенны AX-2455-08P MIMO 4x4
Диапазон рабочих частот, МГц	2400-2500/5150-5850
КСВ в рабочем диапазоне частот на входах, не более	1,6
Входное сопротивление, Ом	50
Коэффициент усиления, дБи	7,5÷8/10÷5
Ширина ДН в горизонтальной плоскости по уровню -3дБ, градус	80÷87/53÷82
Ширина ДН в вертикальной плоскости по уровню -3дБ, градус	86÷88/52÷82
Входное сопротивление, Ом	50
Развязка между портами антенны, дБ	>22 / >37
Допустимая мощность, Вт	10
Поляризация	-45°/+45°(X-pol)
Механические характеристики
Масса без упаковки, г	800
Диаметр мачты, мм	30-55 (в зависимости от размера червячного хомута)
Габаритные размеры, метр	0,2x0,2x0,045
Разъём	4 x N-female
Материал защитного кожуха и крепления	Поликарбонат
Материал антенны	сталь, оцинкованная сталь
Защитное покрытие	порошковая полимерная краска
Температурный диапазон, С°	-40...+80

Диаграммы направленности антенны на частотах 2400 - 2500 МГц

Плоскость и поляризация	Частота
Плоскость и поляризация	2400МГц	2450МГц	2500МГц
Горизонтальная плоскость
Вертикальная плоскость

Диаграммы направленности антенны на частотах 5150 - 5850 МГц

Плоскость и поляризация	Частота
Плоскость и поляризация	5150МГц	5350МГц	5650МГц	5850 МГц
Горизонтальная плоскость
Вертикальная плоскость
