AX-2455-05PL MIMO 4x4 - панельная выносная антенна WIFI
Основные характеристики AX-2455-05PL MIMO 4x4 - панельная выносная антенна WIFI
Излучатели антенны укрыты в морозостойкий корпус. Корпус имеет эстетичный вид, хорошо впишется в интерьер и не испортит красивый фасад здания.

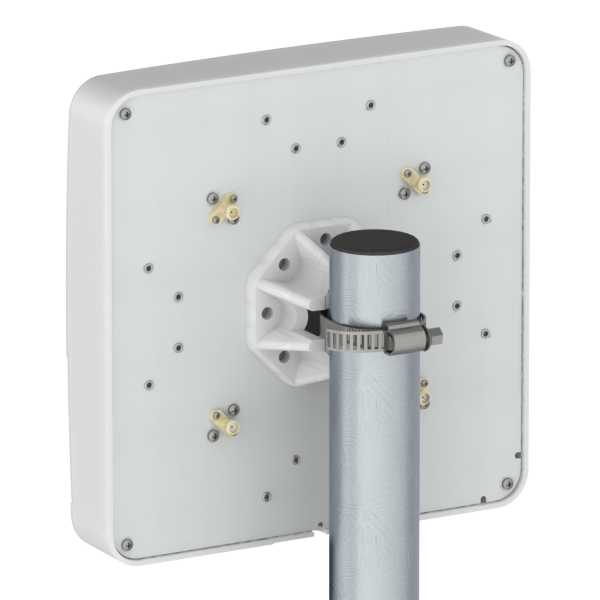

Крепление антенны позволяет разместить ее на вертикальной мачте, стандартном стеновом кронштейне, или на горизонтальной трубе. Содержит пластиковый узел прилегания к цилиндрической поверхности и стягивающий червячный хомут.
Достоинства антенны:
- Наличие внутри антенны четырех двухдиапазонных излучающих систем с пространственным и поляризационным разносом позволяет работать в режиме MIMO 4x4 в дальнобойном (2,4ГГц) и скоростном (5ГГц) диапазонах WIFI
- Антенна надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.
- Металлические детали антенны, их механические и электрические соединения, защищены порошково-полимерной краской.
- Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, для предотвращения воздействия статики на подключаемые устройства.
Антенну рекомендуется использовать с высокоскоростным WIFI оборудованием дипапазона 2,4ГГц и 5ГГц.
|
Электрические характеристики антенны AX-2455-05PL MIMO 4x4 |
|
|
Диапазон рабочих частот, МГц |
2400-2500/5150-5850 |
|
КСВ в рабочем диапазоне частот на входах, не более |
1,6 |
|
Входное сопротивление, Ом |
50 |
|
Коэффициент усиления, дБи |
7.5÷8/5÷5.8 |
|
Ширина ДН в плоскости вектора Е по уровню -3дБ, градус |
96÷101/133÷150 |
|
Ширина ДН в плоскости вектора Н по уровню -3дБ, градус |
71÷78/120÷135 |
| Входное сопротивление, Ом | 50 |
| Развязка между портами, не менее | 35 |
|
Допустимая мощность, Вт |
10 |
|
Поляризация |
-45°/+45°(X-pol) |
|
Механические характеристики |
|
|
Масса без упаковки, г |
700 |
|
Диаметр мачты, мм |
30-55 (в зависимости от размера червячного хомута) |
|
Габаритные размеры, мм |
200х200х60 |
|
Разъём |
4 x SMA-female |
|
Материал защитного кожуха и крепления |
Поликарбонат |
|
Материал антенны |
сталь, оцинкованная сталь |
|
Защитное покрытие |
порошковая полимерная краска |
| Температурный диапазон, С° | -40...+80 |
Диаграммы направленности антенны на частотах 2400 - 2500 МГц
| Плоскость и поляризация | Частота | ||
| 2400МГц | 2450МГц | 2500МГц | |
| Горизонтальная плоскость |  |
 |
 |
| Вертикальная плоскость |  |
 |
 |
Диаграммы направленности антенны на частотах 5150 - 5850 МГц
| Плоскость и поляризация | Частота | ||
| 5150МГц | 5500МГц | 5850 МГц | |
| Горизонтальная плоскость |  |
 |
 |
| Вертикальная плоскость |  |
 |
 |
