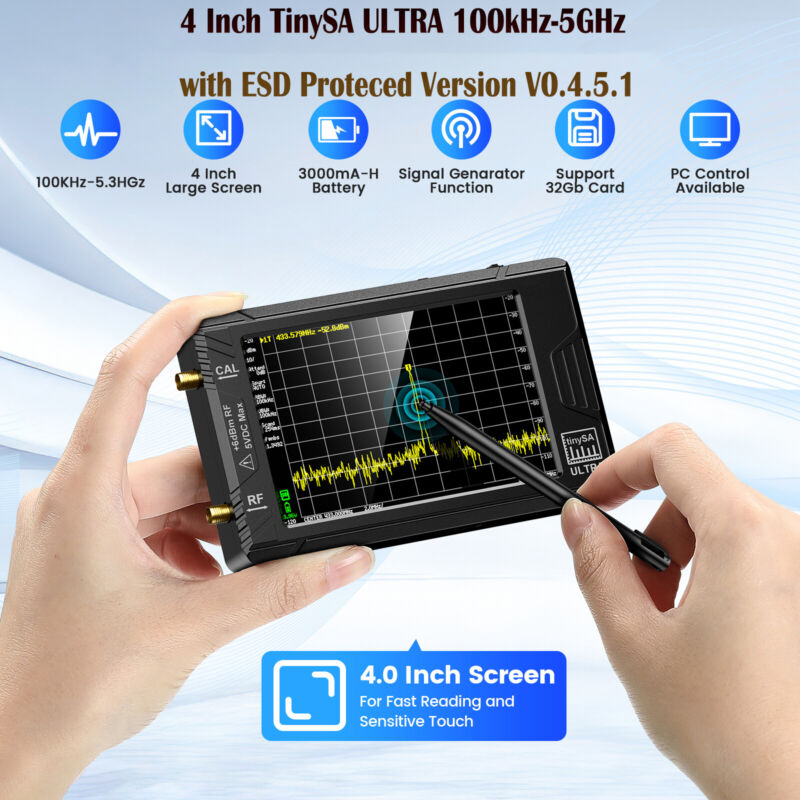

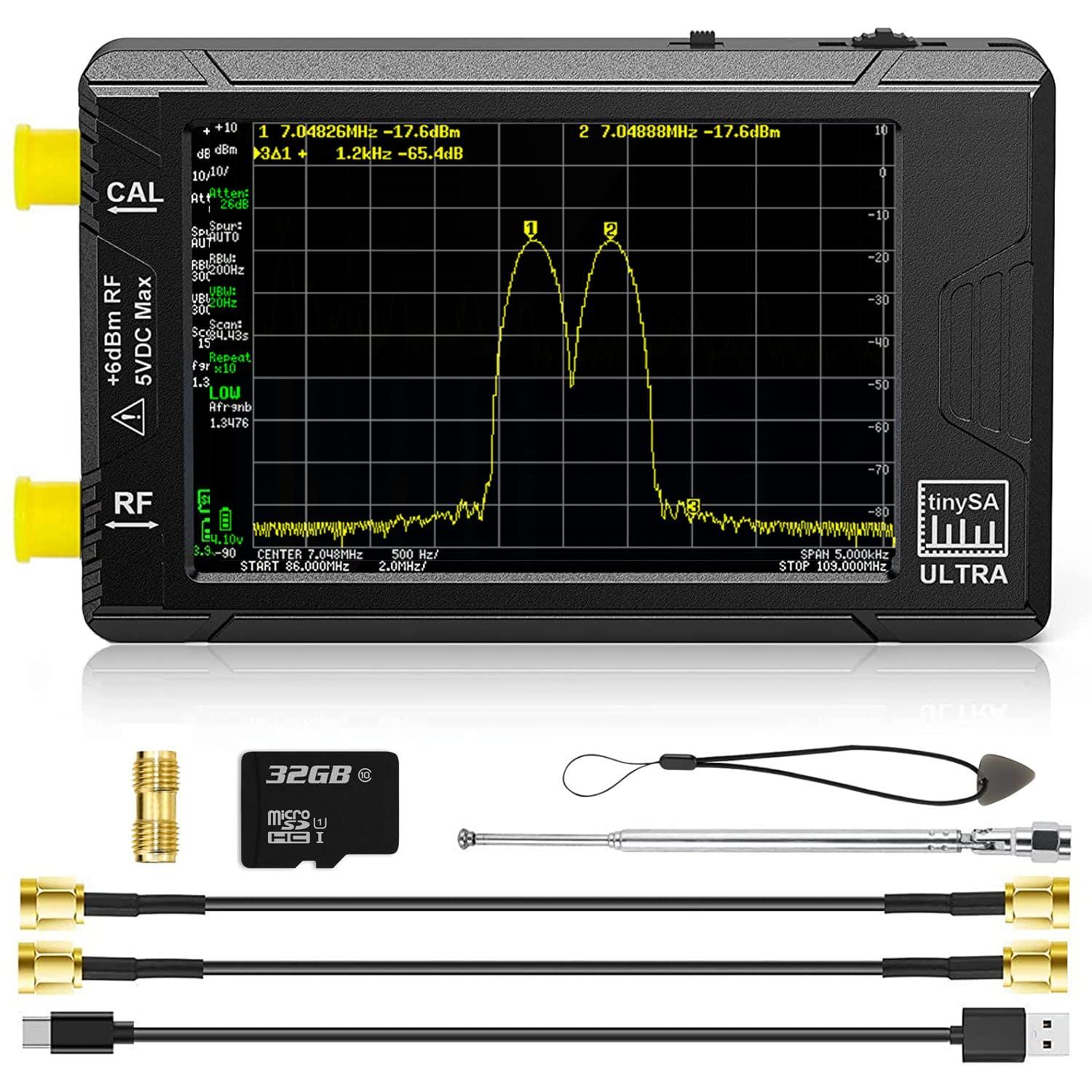

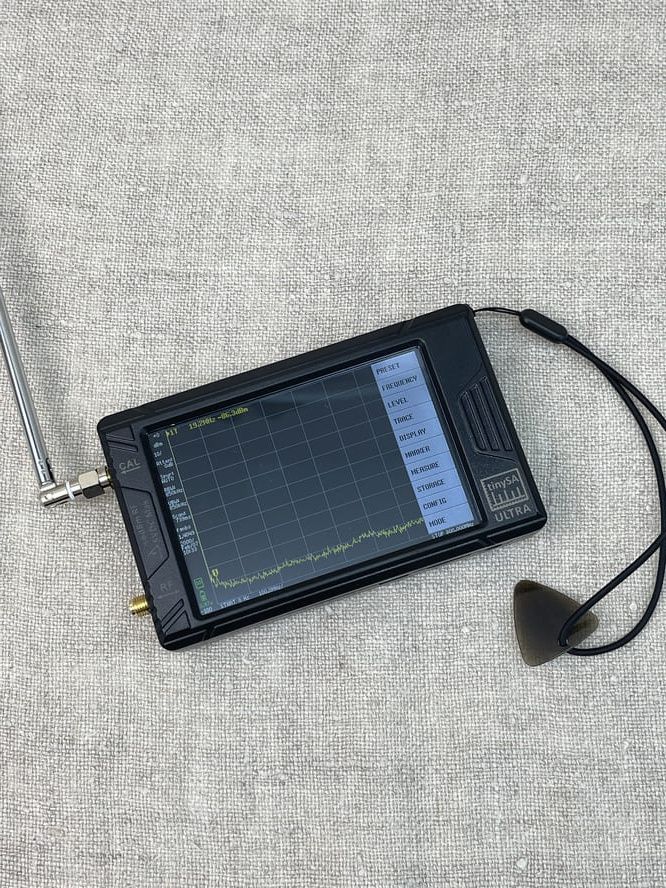

TINY SA ULTRA (сканер радио эфира, анализатор спектра)
16500 р
Основные характеристики TINY SA ULTRA (сканер радио эфира, анализатор спектра)
- Размер экрана 4 дюйма
- Анализатор спектра от 0,1 до 800 МГц, либо в ультра-режиме до 6 ГГц. Можно наблюдать сигналы вплоть до 12 ГГц
- Генератор стандартных сигналов (синус, меандр 0.1 – 800 МГц) или двухсигнальный режим вплоть до 4.4ГГц. Анализатор спектра в режиме ГСС отключается!
- Возможность модулировать сигнал частотной (FM) или амплитудной (AM) модуляцией. Уровни выходных сигналов от -113 dBm до -18,2 dBm
- Полосовые фильтры с переключаемым разрешением от 200 Гц до 850 кГц
- Встроенный малошумящий усилитель на 20 dB
- Цветной дисплей на 450 точек сканирования и обеспечивающий полное покрытие всего диапазона рабочих частот
- 4 графика для анализа
- Встроенный аттенюатор от 0 dB до 31 dB (аттенюатор можно использовать совместно со встроенным малошумящим усилителем LNA)
- Встроенный генератор сигналов позволяет в автоматическом режиме производить проверку и перекалибровку прибора
- Возможность подключения и управления с ПК. Управление генератором и анализатором спектра с ПК
- Встроенный аккумулятор, позволяющий работать до 2 часов без подзарядки
- Максимальный уровень по входу +10 dBm!
- Низкая цена и маленькие габариты. Соотношение цена/качество
Для того чтобы понять какой уровень будет безопасным для прибора следует разобраться с dB-лами. Рассчитать dB не сложно.
- Каждое увеличение мощности сигнала в 10 раз повышает уровень dB на +10 dB.
- Каждое уменьшение мощности сигнала в 10 раз снижает уровень dB на -10 dB.
Выходная мощность передатчика:
- 100 Вт = +50 dBm
- 10 Вт = +40 dBm
- 1 Вт = +30 dBm
Для наилучшего измерения гармоник на выходе передатчиков входной уровень ТinySA должен находиться в диапазоне от -20 dBm до -10 dBm.
Подбор аттенюатора для работы с передатчиками напрямую:
- Для 100 Вт: от 60 до 70 dB
- Для 10 Вт: от 50 до 60 dB
- Для 1 Вт: от 40 до 50 dB
Самым правильным вариантом будет ВСЕГДА использовать атинюатор 30 db подключенный к TinySA. Плюс использовать дополнительные аттенюаторы для уменьшения выходного сигнала передатчика до целевого входного уровня этого аттенюатора на 30 dB, то есть +10 dBm.
В дополнение к аттенюатору на 30 dB стоит рассмотреть приобретение дополнительных аттенюаторов:
- Для выхода 100 Вт: 30-40 dB
- Для выхода 10 Вт: 20-30 dB
- Для выхода 1 Вт: 10-20 dB
